為恢復光纜正常通信
經過兩天苦苦查找
仍未找到正確路由位置與管井
關鍵時刻！
威脈科技vLP3管線探測儀
送達現場協助查找路由情況
快速搶修查找目標位置
看看如何實現的吧！

1

探測背景


探測地址：
深圳市寶安區洪田路與長流坡路交匯處

探測環境：

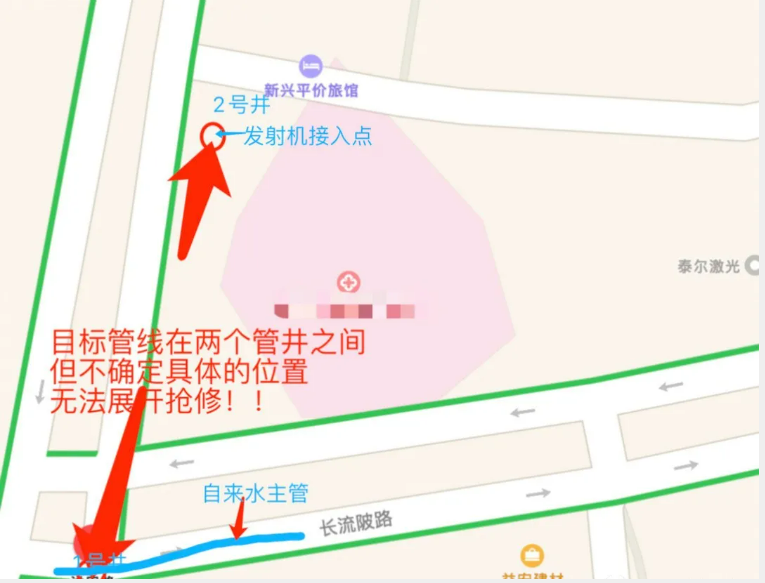

目標管線在兩個井之間，且中間的井已經被掩埋，找不到光纜，無法展開搶修；打開1號井蓋，發現管井內有自來水主管緊貼著光纜，因此必須從2號管井接入信號，避免金屬水管給測試帶來干擾問題。


探測儀器：

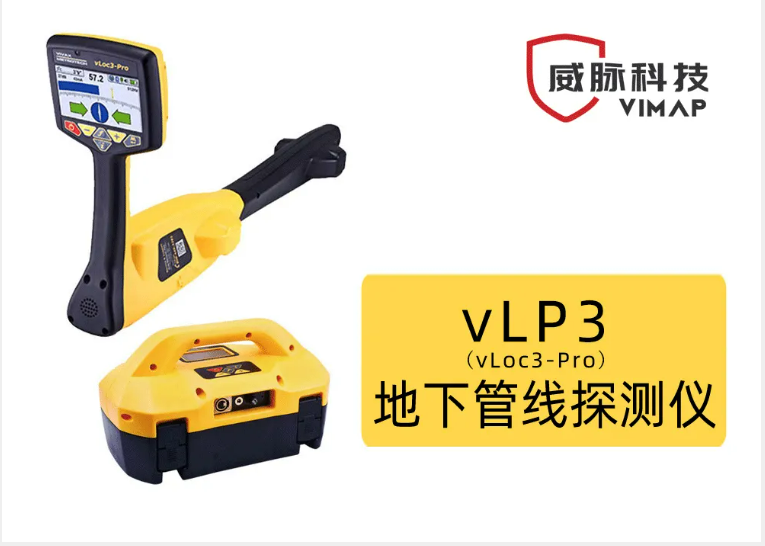

管線探測儀vLP3（vLoc3-Pro）



2

探測過程


打開已知管井的井蓋，使用夾鉗法將信號接入目標光纜中，打開發射機，設置頻率為8.19kHz，按下接收機電源打開接收機，設置探測模式為3D偏移導航模式，設置頻率與發射機一致（8.19KHz）,開始在路面上開始查找。因臨近的金屬自來水管道會影響信號探測，所以將信號接入點選擇在2號管井來探測。

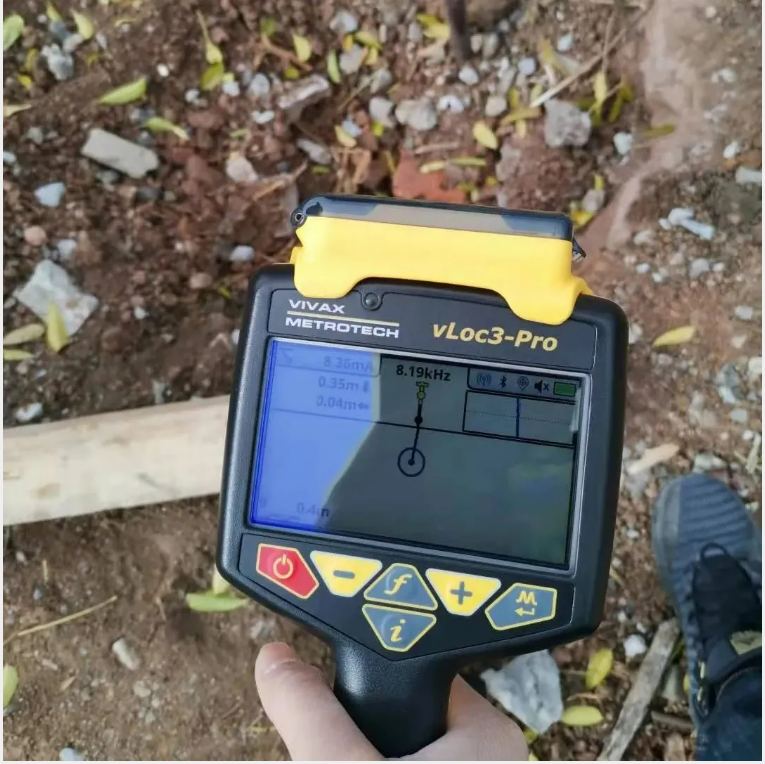

操作人員拿著接收機，在目標探測區域探測路由

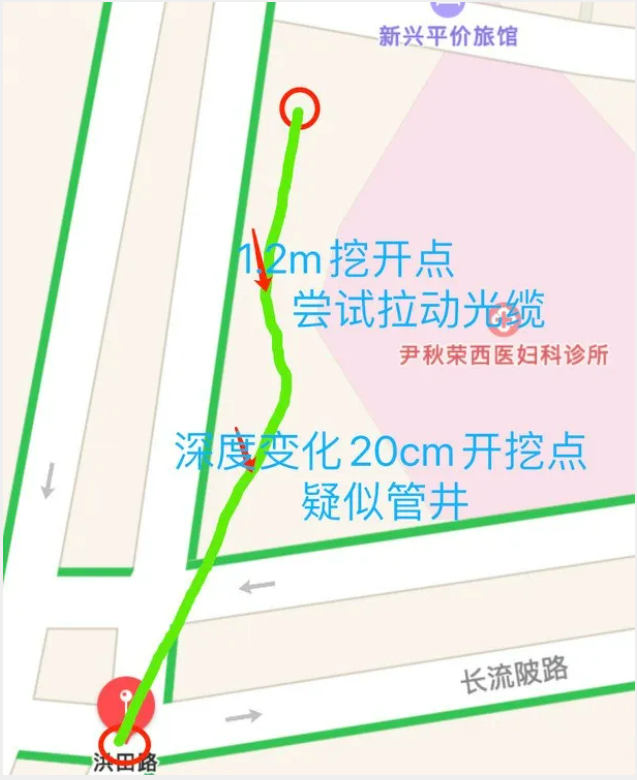

為了能盡快展開搶修工作，故選在深度1.2米的泥土路面位置開挖，嘗試?yán)瓌?dòng)光纜，發現拉不動。于是必須找到中間的管井，選擇在深度變化20cm深度為1.7米的路由處開挖



3

探測結果

現場操作人員在20cm深度變化點準確找到路由的管井位置，開始進行搶修，最后現場施工人員完成管井的搶修，威脈vLP3管線探測儀順利完成任務。
